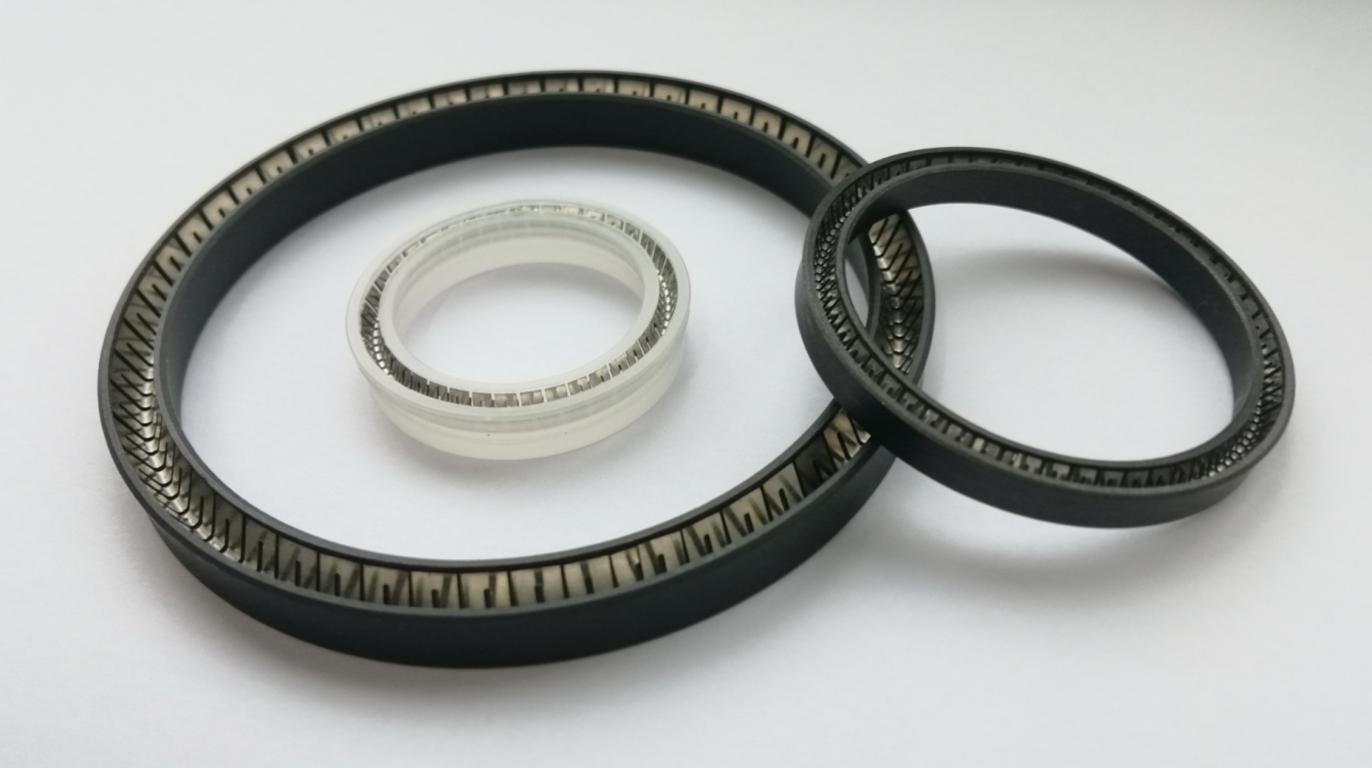

泛塞封行业
意德珑氟技术股份有限公司为泛塞提供Hyperflon®亥伯龙系列填充改性PTFE材料。意德珑泛塞封填充改性PTFE材料性能优异,可应用于绝大多数的化学流体、溶剂、以及液压油、润滑油,其膨润性很小故可长期发挥密封性能,配合特殊弹簧来克服PTFE或其他高性能橡胶塑料的弹性问题,开发出可替换绝大多数应用于静态或动态(往复或旋转运动)的密封件,使用温度范围可由冷媒至300℃,单位面积的承受压力可达到700kg,移动速度高达20m/s,而弹簧可因应不同的使用环境,选用不锈钢、Elgiloy Hastelloy等,故可应用于各种高温腐蚀流体的场合。
- 意德珑泛塞封材料优势
- 低摩擦系数
- 低热膨胀系数.
- 优良的回弹率
- 超长的高压下的往复和旋转使用寿命
应用详情
Spring Energized Seal’s PTFE Compound Solution
聚四氟乙烯泛塞封材料解决方案
意德珑氟技术股份有限公司
Jiashan Itaflon Fluoro Technology Co., Ltd.
意大利意德珑有限公司
ITAFLON S.r.l.
意德珑泛塞封材料介绍
- 意德珑泛塞封材料介绍
意德珑氟技术股份有限公司为泛塞提供Hyperflon®亥伯龙系列填充改性PTFE材料。意德珑泛塞封填充改性PTFE材料性能优异,可应用于绝大多数的化学流体、溶剂、以及液压油、润滑油,其膨润性很小故可长期发挥密封性能,配合特殊弹簧来克服PTFE或其他高性能橡胶塑料的弹性问题,开发出可替换绝大多数应用于静态或动态(往复或旋转运动)的密封件,使用温度范围可由冷媒至300℃,单位面积的承受压力可达到700kg,移动速度高达20m/s,而弹簧可因应不同的使用环境,选用不锈钢、Elgiloy Hastelloy等,故可应用于各种高温腐蚀流体的场合。
- 意德珑泛塞封材料优势
- 低摩擦系数
- 低热膨胀系数.
- 优良的回弹率
- 超长的高压下的往复和旋转使用寿命
请联系意德珑销售了解详细的应用工况对应的Hyperflon亥伯龙®系列产品,或索取样品。
扫一扫添加公众号了解更多
泛塞封材料选择指南-材料专用配方对应表
- Hyperflon® SPTFE 白色 PTFE纯料
- Hyperflon® MPTFE 白色 PTFEG 改性纯料
- Hyperflon® UPTFE 白色 PTFEG 超改性纯料
- Hyperflon® G4 白色 PTFE+玻纤
- Hyperflon® G5 白色 PTFE+玻纤混合物
- Hyperflon® G 灰色 PTFE+玻纤二硫化钼混合物
- Hyperflon® C1 黑色 PTFE+碳纤
- Hyperflon® H1 黑色 PTFE+软碳
- Hyperflon®H2 黑色 PTFE 改性料+软碳混合物
- Hyperflon® B 米色 PTFE+聚苯酯
- Hyperflon® BA 米色 PTFE+聚苯酯纤维混合物
- Hyperflon® A 黄色 PTFE+聚酰亚胺
- Hyperflon® F3 灰色 PTFE+聚苯硫醚
- Hyperflon® F2 黑褐色 PTFE+聚苯硫醚混合物
根据不同的工况选用不同的配方
更多严苛的工况,请咨询意德珑销售代表
泛塞封材料选择指南-材料性能对应表
泛塞封系列PTFE复合材料-力学性能(ASTM D4894)
型号 |
SPTFE |
MPTFE |
UPTFE |
G4 |
G5 |
G |
C1 |
H1 |
H2 |
B |
BA |
A |
F3 |
F2 |
颜色 |
白色 |
白色 |
白色 |
白色 |
白色 |
灰色 |
黑色 |
黑色 |
黑色 |
米色 |
米色 |
黄色 |
灰色 |
黑褐色 |
比重 (g/cm³) |
2.134 |
2.145 |
2.151 |
2.162 |
2.147 |
2.226 |
1.971 |
2.002 |
2.056 |
1.910 |
1.981 |
1.869 |
1.899 |
1.849 |
拉伸强度(mpa) |
36.83 |
33.99 |
35.1 |
29.56 |
20.28 |
26.11 |
27.02 |
21.02 |
18.13 |
22.82 |
26.19 |
23.68 |
24.45 |
18.22 |
断裂伸长率(%) |
420.80 |
488.03 |
505.4 |
397.27 |
294.05 |
345.21 |
367.54 |
280.41 |
288.45 |
375.31 |
371.90 |
318.59 |
290.82 |
394.19 |
邵氏硬度 |
58 |
58 |
58 |
60 |
60 |
61 |
62 |
65 |
65 |
61 |
60 |
61 |
62 |
62 |
收缩率 |
2.60 |
2.92 |
4.16 |
2.69 |
2.25 |
2.15 |
1.89 |
2.89 |
3.7 |
2.50 |
2.45 |
3.07 |
3.30 |
3.29 |
摩擦系数 |
- |
- |
- |
0.207 |
0.197 |
0.227 |
0.155 |
0.169 |
0.212 |
0.166 |
0.191 |
0.120 |
0.152 |
0.189 |

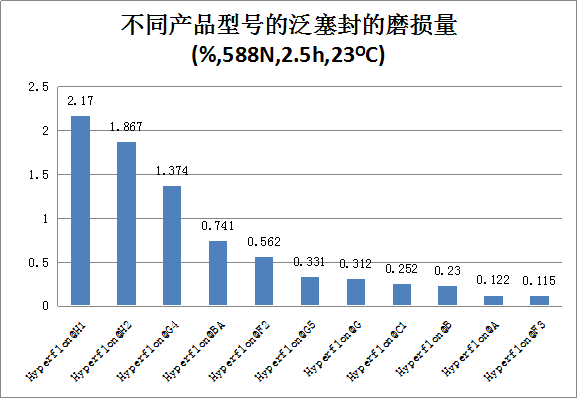

泛塞封系列PTFE复合材料-耐磨性能

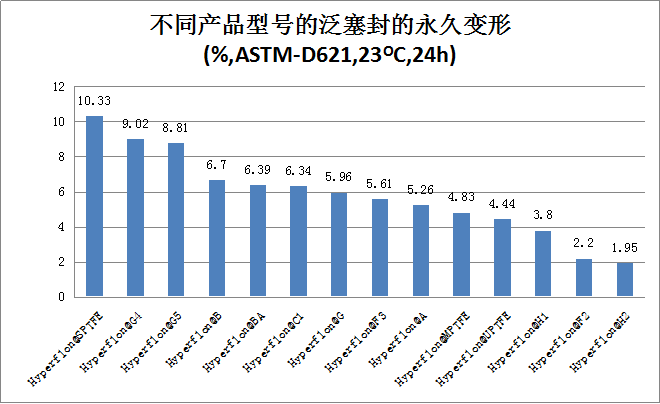

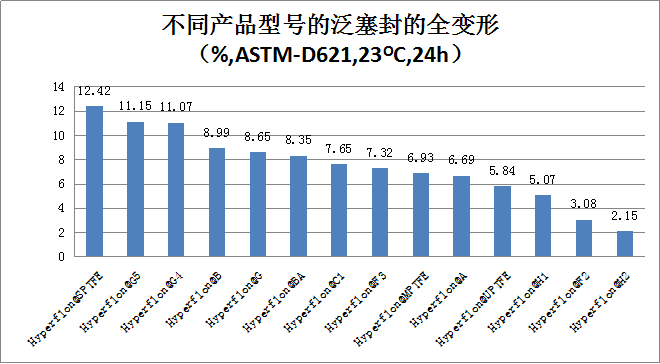

泛塞封系列PTFE复合材料-耐压性能
泛塞封材料选择指南-材料种类对应表
产品型号 |
密封件参数 |
|||||
泛塞封名称 |
泛塞封类别 |
压力(Mpa) |
温度(℃) |
速度(m/s) |
介质 |
|
Hypeflon®A |
轴向 |
径向 |
40 |
-200~+250 |
6 |
几乎所有介质 |
Hypeflon®B |
轴向Y形 |
|
80 |
-35~+200 |
6 |
液压油,乳化液,水等 |
Hypeflon®H2 |
活塞 |
|
40 |
-200~+250 |
6 |
几乎所有介质 |
Hypeflon®G |
活塞Y形 |
|
80 |
-35~+200 |
6 |
液压油,乳化液,水等 |
Hypeflon®G5 |
|
轴孔通用 |
40 |
-200~+250 |
10 |
几乎所有介质 |
Hypeflon®F2 |
端部 |
端部(法兰) |
0-80 |
-200~+250 |
无 |
; |
Hypeflon®C1 |
端部Y形 |
|
0-100 |
-35~+200 |
无 |
; |
Itaflon®SPTFE |
端部 |
|
0-80 |
-200~+250 |
无 |
; |
Itaflon®MPTFE |
端部Y形 |
|
0-100 |
-35~+200 |
无 |
; |
Itaflon®PCTFE |
轴用旋转齿形组合密封 |
|
30 |
-35~+200 |
6 |
; |
泛塞封材料选择指南-材料工况条件表
工作介质 |
运动状态 |
||
静密封/微动态 |
往复运动 |
旋转运动 |
|
真空 |
Hyperflon® S.PTFE |
Hyperflon® S.PTFE. Hyperflon® A |
Hyperflon® S.PTFE. Hyperflon® A |
食品、药品 |
Hyperflon® S.PTFE |
Hyperflon®A Hyperflon®G5 |
Hyperflon®A Hyperflon®G5 Hyperflon®BA |
空气、气体 |
Hyperflon®UPTFE |
Hyperflon®A Hyperflon®H2 |
Hyperflon®A Hyperflon®H2 |
水、水蒸气 |
Hyperflon®UPTFE |
Hyperflon®C1 Hyperflon®G |
Hyperflon® C1 Hyperflon®G |
润滑油、泵油、石油 |
Hyperflon®UPTFE |
Hyperflon® C1 Hyperflon®G |
Hyperflon® C1 Hyperflon®G |
普通化学品 |
Hyperflon®UPTFE |
Hyperflon® C1 Hyperflon®G |
Hyperflon® C1 Hyperflon®G |
低温(LNG) |
Hyperflon®MPTFE |
|
|
泛塞封材料选择指南-材料特性表
型号 |
材料特点 |
适用对磨面材质 |
工作温度范围 |
FDA (食品药品) |
颜色 |
Hyperflon®A |
极低的磨耗和摩擦系数,适用于干摩擦和真空环境 |
软金属(不锈钢,低硬度钢,铜铝合金),低硬度 |
-240 ~ +280℃ |
|
金黄色 |
Hyperflon®B |
填充芳烃聚合物的聚四氟乙烯,更适用于旋转密封 |
软金属,低硬度钢 |
-240 ~ +280℃ |
√ |
米色 |
Hyperflon®H2 |
在干摩擦(空气或其它气体)环境下更好的耐磨性 |
软金属或有润滑的硬金属 |
-200 ~ +260℃ |
|
黑色 |
Hyperflon®G |
添加玻纤和润滑剂的聚四氟乙烯,具有较好的耐磨性和较低的摩擦系数 |
硬金属有润滑或无润滑 |
-200 ~ +260℃ |
|
灰色 |
Hyperflon®G5 |
比Hyperflon®G具有更好的耐磨性,可用于食品和药品的工况 |
硬金属,有润滑或无润滑 |
-200 ~ +260℃ |
√ |
白色 |
Hyperflon®F2 |
添加高耐磨的有机聚合物 |
软金属 |
-240 ~ +280℃ |
|
黑褐色 |
Hyperflon®C1 |
添加碳纤维材料,有润滑或无润滑,有水环境中表现优异,不适用于气体 |
硬金属 |
-200 ~ +260℃ |
|
黑色 |
Hyperflon® SPTEF |
经过优选的聚四氟乙烯 |
通用 |
-250 ~ +260℃ |
|
白色 |
Hyperflon® MPTEF |
高等级的聚四氟乙烯,更好的耐蠕变性和柔软度 |
通用 |
-250 ~ +260℃ |
√ |
白色 |
Hyperflon® UPE |
超高分子量的聚乙烯,在干摩擦和水溶液中表现优异 |
通用 |
-200 ~ +80℃ |
√ |
白色 |
Hyperflon®PCTEF |
聚三氟氯乙烯 |
通用 |
-200 ~ +180℃ |
|
透明 |
泛塞封材料储存使用指南
- 如果是粉料,在运输过程中的振动或者高温粉末可能会结团,在使用前先使材料降温,并用筛网过滤,或者用松散机/粉碎机粉碎后可正常使用。
- 造粒料不会产生结团,建议用不锈钢料勺来滔料。
- 存储温度建议在20-25℃,湿度25-55%范围内。
- 如果来料未使用完,需将双层塑料袋用扎带扎紧,桶盖改好,避免材料吸潮或者被污染。
- 在正确的储存环境下,材料可以几乎不受时间限制,不会过期。
- 在生产过程中,建议工人佩戴足够的劳保用品(如手套,口罩等),如压缩空气会接触相关模具或工具,建议压缩空气经过除油除水过滤装置。
注:本说明书中的以上数据均准确可靠,但并不意味Itaflon公司承担任何担保和责任,该技术资料表并非免除客户通过自己的质控程序对本产品的适合性的品质检验。
